Aperçu du produit

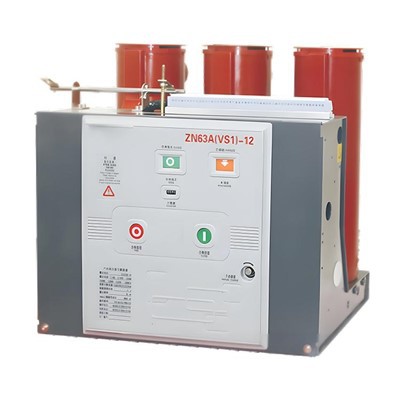

ZN63A (VS1) - 12 séries Série à haute tension à haute tension Le disjoncteur de vide adopte la structure d'isolation solide et utilise la technologie avancée de l'étanchéité de l'époxy, combinez organiquement l'interrupteur de vide, le principal circuit électrique et le support d'isolation dans un poteau solide intégré pour la première fois. La tolérance environnementale du disjoncteur de vide est résolue avec succès et lui donne une application plus largement. Le poteau de phoque solide intégré adopte la technologie de ventilation des brevets convective pour résoudre habilement le problème de la dissipation de la chaleur causée par la structure d'isolation solide.
Type et signification
Principaux paramètres techniques
|
Non. |
Article |
Unité |
Paramètre |
|||
|
1 |
Tension nominale |
kv |
12 |
|||
|
2 |
Tension de travail maximale |
kv |
12 |
|||
|
3 |
Courant nominal |
A |
630 |
630 1250 |
1250 1600 |
|
|
4 |
Courant de rupture de court-circuit nominal (courant stable de chaleur nominale - Valeur effective) |
Ka |
20/25 |
31.5 |
40 |
|
|
5 |
Courant de clôture de court-circuit nominal (valeur de crête) |
Ka |
50/63 |
80 |
100 |
|
|
6 |
Courant avec le courant de pic nominal (courant stable dynamique nominal - Valeur de crête) |
ka |
50/63 |
80 |
100 |
|
|
7 |
Courant de trait de court-circuit classé 4S |
Ka |
20/25 |
31.5 |
40 |
|
|
8 |
Isolation cotée |
Fréquence de puissance Tension de tension (avant et après la rupture nominale) / 1 min Fréquence de puissance Tension avec tension |
kv |
À la Terre 42 (GAP 48) |
||
|
Impact Tension de tension (avant et après la rupture nominale) / Péx de tension de tension avec le pic de tension |
kv |
À la Terre 75 (GAP 85) |
||||
|
9 |
Temps de stabilité thermique noté |
S |
4 |
|||
|
10 |
Classement des opérations nominales |
O - 0,3s - Co-180S-Co |
||||
|
11 |
Vie mécanique |
Fois |
20000 |
|||
|
12 |
Temps de rupture du courant de rupture de court-circuit noté |
Fois |
50 |
|||
|
13 |
Tension de clôture nominale (CC) du mécanisme de fonctionnement |
V |
AC, DC 110,220 |
|||
|
14 |
Tension d'ouverture nominale (CC) du mécanisme de fonctionnement |
V |
AC, DC 110,220 |
|||
|
15 |
Distance de contact |
MM |
11±1 |
|||
|
16 |
Super trait (longueur de compression du ressort de contact) |
MM |
3.5±0.5 |
|||
|
17 |
Trois - l'ouverture de phase et le temps de rebond de phase |
MS |
Moins ou égal à 2 |
|||
|
18 |
Fermer - temps de rebond de contact |
MS |
Moins ou égal à 2 |
|||
|
19 |
Vitesse d'ouverture moyenne |
m/s |
0.9~1.2 |
|||
|
Vitesse de clôture moyenne |
m/s |
0.5~0.8 |
||||
|
20 |
Temps d'ouverture |
Tension de fonctionnement maximale |
S |
Moins ou égal à 0,05 |
||
|
21 |
Tension de fonctionnement minimale |
Moins ou égal à 0,08 |
||||
|
22 |
Temps de clôture |
S |
0.1 |
|||
|
23 |
Résistance du circuit principal de chaque phase |
μΩ |
630 inférieur ou égal à 50 1250 inférieur ou égal à 45 |
|||
|
24 |
Usure permis d'épaisseur cumulative du contact mobile et statique |
MM |
3 |
|||
Le produit est le premier disjoncteur qui réalise l'entretien libre en Chine. Son interrupteur de vide à longue durée de vie et l'application de la technologie de coulée et d'étanchéité époxy assure la maintenance libre des poteaux de phoque intégrés. Dans le même temps, il peut également être équipé d'un mécanisme de fonctionnement de l'aimant permanent à haute fiabilité pour assurer le maintien libre du mécanisme de fonctionnement. Dans la pièce de contrôle électronique, il élimine l'interrupteur auxiliaire traditionnel et utilise l'interrupteur de proximité photoélectrique, et utilise une alimentation électrique entièrement électronique et une unité de contrôle intelligente pour garantir la maintenance libre de la pièce de commande électronique.
Environnement d'utilisation
1. Température environnementale: pas supérieure à 40 degrés, pas inférieure à -10 degré (le stockage et le transport à -30 degré sont autorisés).
2. Altitude: pas plus de 1000 m. (Si l'altitude est augmentée, le niveau d'isolation nominal sera augmenté en conséquence.)
3. Humidité relative: la valeur moyenne quotidienne ne dépasse pas 95%. La valeur quotidienne moyenne de la pression de vapeur saturée ne dépasse pas 2,2 × 10⁻³MPA, et la valeur moyenne mensuelle ne dépasse pas 1,8 × 10⁻³MPA.
4. Intensité sismique: pas plus de 8 degrés.
5. Places sans feu, explosion, pollution grave, corrosion chimique et vibrations violentes.
