Aperçu du produit

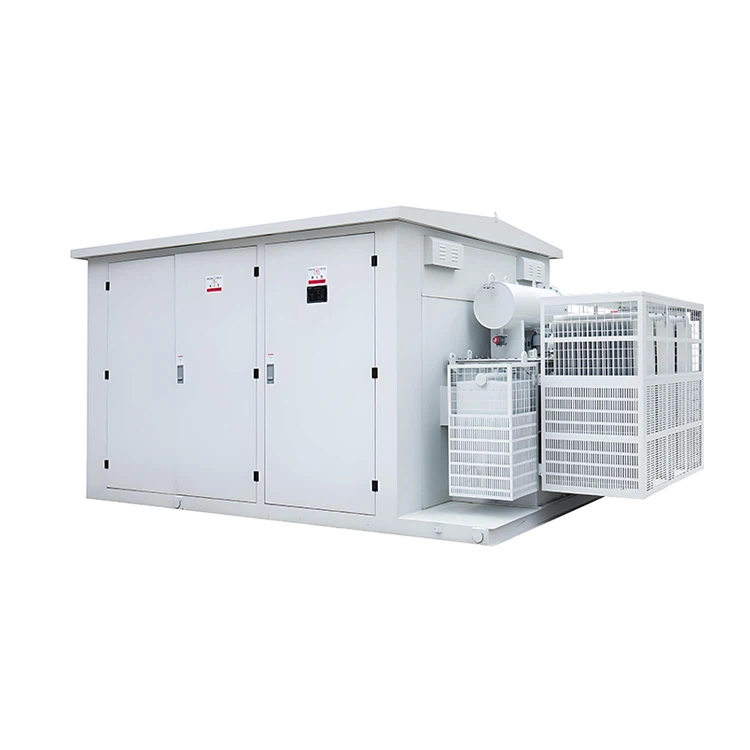

Le transformateur de boîte photovoltaïque BS (transformateur PV pour court-circuit) est un nouveau type de sous-station préfabriqué indépendamment développé par nous.
Cette sous-station adopte une structure à l'huile et réalise la ventilation naturelle à travers des dissipateurs de chaleur exposés; Dans le même temps, il est équipé d'un système de protection intelligent composé de fusibles, de commutateurs de mise à la terre, etc., qui peuvent garantir entièrement le fonctionnement sûr de l'équipement. En termes de conception structurelle, l'équipement est très compact, n'occupant que 58% de la zone des transformateurs européens de boîte. De plus, il a les deux caractéristiques de protection et de dissipation de chaleur, qui lui permet de s'adapter de manière flexible à divers scénarios d'application tels que les centrales électriques photovoltaïques et les projets d'énergie éolienne.

Caractéristiques du produit

Excellente dissipation de chaleur et performance de protection

Notre boîte de transformateur PV et notre dissipateur de chaleur sont exposés à l'extérieur de la boîte, ce qui peut utiliser pleinement l'environnement naturel pour la dissipation de la chaleur et avoir de bonnes performances de dissipation de chaleur. Les compartiments vivants restants sont tous des compartiments scellés indépendants séparés par des partitions, ce qui peut effectivement empêcher la poussière, l'humidité, etc. d'entrer, améliorer la fiabilité et la sécurité de l'équipement.

Conception structurelle raisonnable

Le transformateur de boîte photovoltaïque se compose de trois parties: pièce haute tension, salle à basse tension et transformateur, généralement disposée en forme ou triangle "L". Cet arrangement peut utiliser efficacement l'espace, rendre la structure de la boîte plus compacte et faciliter le transport et l'installation sur place. Il est également propice à la connexion électrique et à la dissipation de chaleur entre les différentes pièces.

Excellent matériel de boîte

La boîte de transformateur est faite d'une plaque en acier roulée à froid ou d'une plaque en acier inoxydable, avec des surfaces intérieures et extérieures lisses, sans rouille, peeling de revêtement, dommages à l'impact et autres défauts, qui prolonge la durée de vie de la boîte et lui permet de s'adapter à divers environnements naturels durs à l'extérieur.

Principaux paramètres techniques

Capacité nominale (KVA)	Haute tension (HV) / basse tension (LV)	630~8000
Tension (kv)	Tension nominale du côté haute tension	35(36, 36.5, 37, 38.5)
	Tension de fonctionnement du système maximum	40.5
	Tension nominale du côté basse tension	Pour la production d'énergie éolienne	0.69(0.95, 1.14)
		Pour la production d'énergie photovoltaïque (PV)	0.48, 0.5, 0.54, 0.6(0.63, 0.8)
Niveau d'isolation nominal (KV)	Fréquence de puissance Tension de tension sur le côté interrupteur haute tension	95
	Fréquence de puissance résiste à la tension du corps du transformateur	85
	Tension de tension de la foudre (pic)	200
	Fréquence de puissance Tension de tension du côté basse tension du transformateur	5
Groupe de connexion	Pour la production d'énergie éolienne	Dyn11
	Pour la production d'énergie photovoltaïque (PV)	Dy11 ou yd11; dyn11, dy11y11 或 yd11d11
Cote de protection (cote IP)	Réservoir d'huile	IP68
	Chambres à haute tension et basse tension	Ip54
	Après avoir ouvert la porte de chambre haute tension	Ip3x
Fréquence nominale (HZ)	50/60
Nombre de phases	Triphasé

Niveau de tension de 35KV

Nom du composant

Tension nominale (KV)

Courant nominal (a)

Fréquence de puissance Tension de tension (phase-phase / à travers la pause) (KV)

Lightning Impulse Tension Tension (KV)

Durée de courant à court terme (Ka / S)

Courant de support de pic (KA)

Vie mécanique (opérations)

Interrupteur de charge à vide (ou disjoncteur de vide)

40.5

630, 1250

95 /115

185/215

20/4

25/4

31.5/4

10000

Fusible limitant le courant (non applicable aux disjoncteurs)

40.5

16, 20, 25, 31.5, 40, 50, 63, 80, 100

185

Courant maximal de rupture (KA): 31,5

Niveau de tension de 10 kV
